Raspberry Pi Zero WHを買ってみた

2018/06/21 12:26

Raspberry Pi Zero WH（RPiZeroWH）を買ってみました。

ホームIoT化の初歩ではマストアイテムですねｗ

もともとRaspberry Pi 2 Model B（RPi2）は持ってて色々試してはいたんですが、

無線機能（Wi-Fi）が無いというのと、消費電力が大きいことにまぁ不満があったので購入してみました。

RPi2は350mAでRPiZeroWHは150mAと半分以下です！

電気料金に換算すると以下。（1kWh単価：27円とした場合）

  RPi2 RPiZeroWH
電力（W） 1.75W(5V * 0.35A) 0.75W(5V * 0.15A)
8時間 * 30日 11.34円(0.00175kW * 8h * 30day * 27円) 4.86円(0.00075kW * 8h * 30day * 27円)
24時間 * 30日 34.02(0.00175kW * 24h * 30day * 27円) 14.58円(0.00075kW * 24h * 30day * 27円)

とまぁこんな感じになる。1ヶ月で倍くらい（19.44円）の料金差になる。

これを一年と考えると単純計算で233.28円も違いが出る。

電気料金は、まぁそこまで気にするほどでもないけど、小型で無線というのが大きなメリットだ。



前置きはこれくらいにして・・・

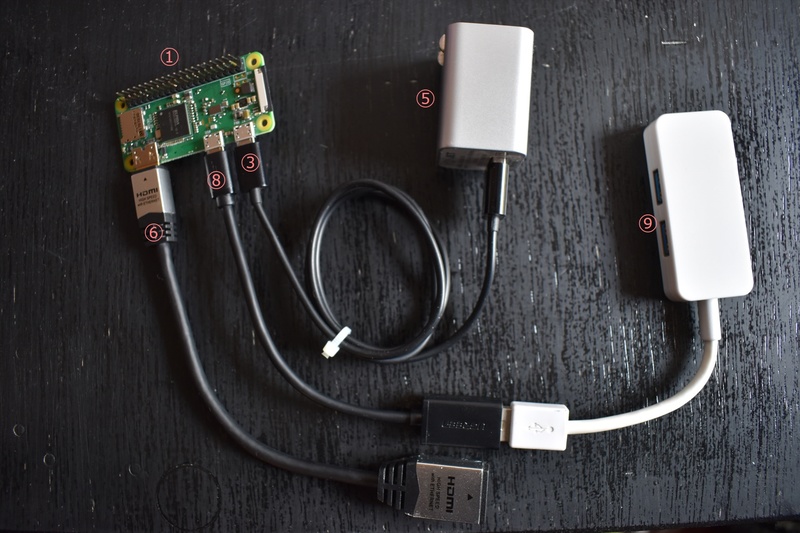

今回準備した物の画像

今回準備したもののリスト↓

  1. Raspberry Pi Zero WH 本体

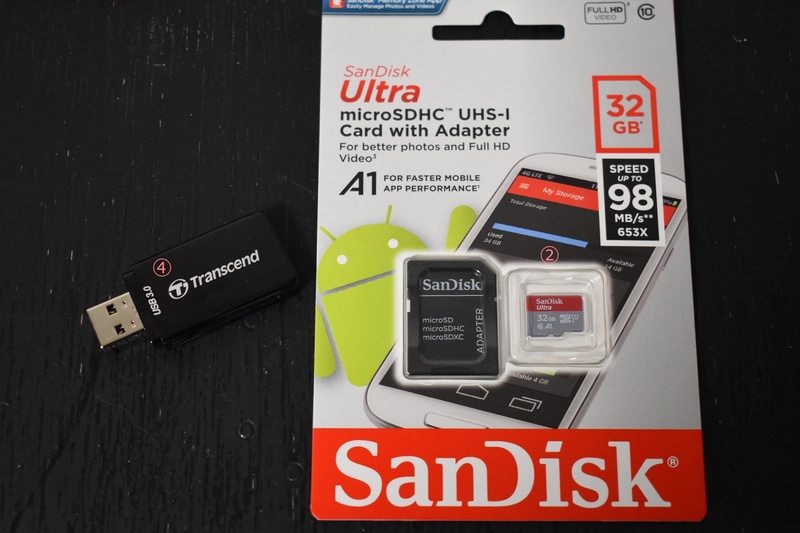

  2. microSD 32GB (16GB以上)
  3. Micro USBケーブル(電源用)
  4. SDカードに書き込むためのツール
  5. 1.2A以上の電源
  6. mini-HDMIケーブル
  7. マウス＆キーボード
  8. Micro USBケーブル
  9. USBハブ

最低でも1～4は必要です。

4はなんでもいいです。私はUSBタイプのやつがあったのでそれを使ってます。

5の電源は最近のUSBポートは大電流が流せるので、規格が合えば必要ないかも（あったほうがいいけど）。

もう一台PCがあればSSHできるので、6と7はなくてもいいです。

8は単純に9のUSBハブを付けてUSBデバイスを複数付ける際に必要です。

（ちなみにOTGケーブルがあれば3、5、6、7は不要になります）



今回はRPiZeroWHにディスプレイ接続なし(SSH)で初期設定するので、実際使ったのは1～5までです。



では作業開始！

まず、OSイメージをダウンロードします。

Raspbianをダウンロードします。

3種類あります。（xxxxはバージョン名）

  1. Raspbian xxxx with desktop and recommended software
  2. Raspbian xxxx with desktop
  3. Raspbian xxxx Lite

1と2はGUI(デスクトップあり)環境です。マウスでポチポチできるやつですね。

違いは1がおすすめのソフトウェアが最初から入ってるやつで2はプレーンなやつです。

3はCUI(デスクトップなし)環境です。キーボードのみで操作するやつです。

私はLinuxディストリビューションではCUI環境の利用が多いので3を選びました。

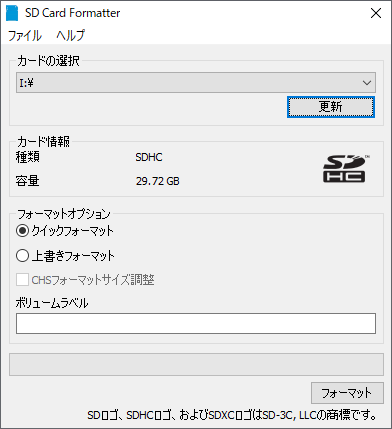

次に、SDカードフォーマッターを使ってSDカードをフォーマットします。

（詳しいことはわかりませんが、OS付属のフォーマットよりもSD用に最適化されるらしい）

　

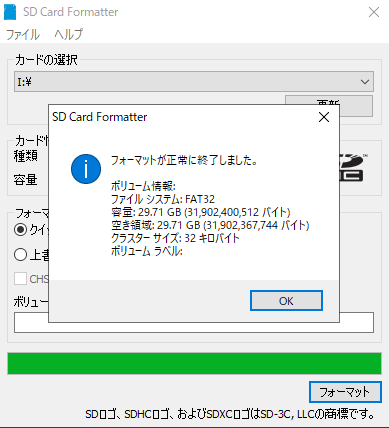

フォーマットが完了。



次にSDカードにOSイメージを書き込んでいきます。

Etcherというツールを使います。

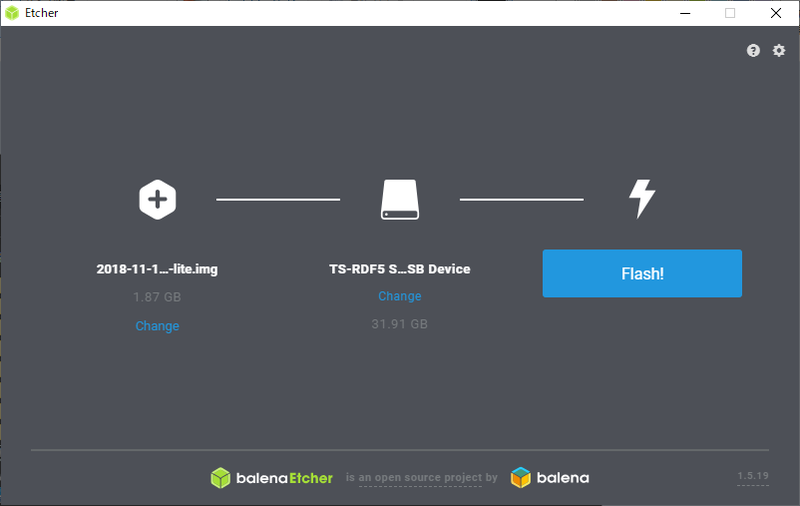

左がOSイメージ、中央が書き込み先、右が書き込み開始！

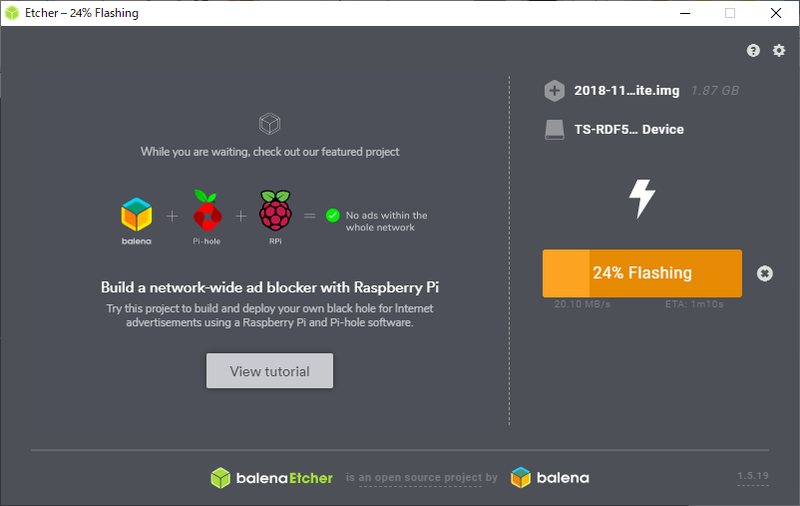

書き込み中

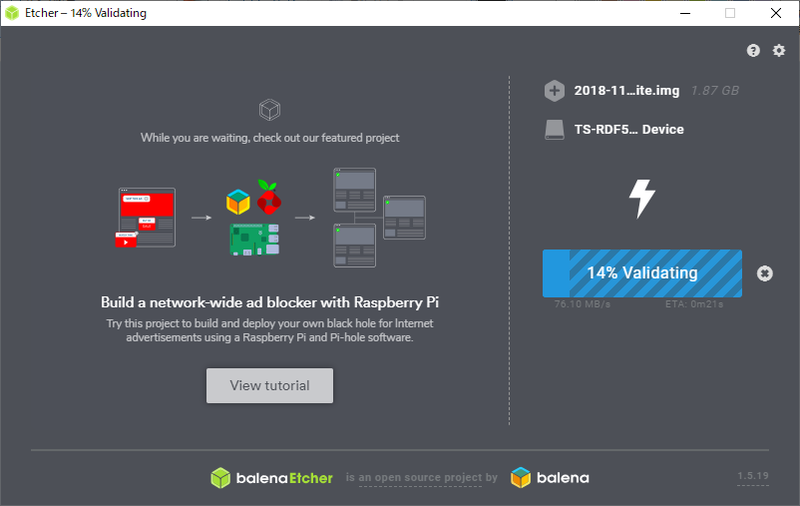

チェック中

この画面↓がでれば完了です！



書き込みが終了したら一旦取り外して再度接続します。

すると「boot」というデバイスが出てくると思います。



次はSSHの接続許可をするために空の「ssh」ファイルを作成していきます。

拡張子は無しです！



次にWi-Fiの設定ファイルを作成します。

これが無いとSSHで接続できません！

「wpa_supplicant.conf」というファイル名で作成します。

注意点としては改行コードはLFにしないとだめです。

あと、RPiZeroWHは2.4GHzにしか対応してないです。

でwpa_supplicant.confに以下のように自分のWi-Fi情報を書き込んで保存します。

country=JP
ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
network={
    ssid="ここにSSID"
    psk="ここにパスワード"
}



終わったら、「boot」の直下に上記2つのファイルを置きます。

こんな感じです↓





終わったらSDカードをRPiZeroWHにセットします。

そしたら起動です！電源つないだ瞬間に起動します！

1分くらい待つとセットアップが終わってるので、SSHで接続しにいきます。

WindowsだとTeratermというツールがいいでしょう。

同じネットワークに1台だけの場合は「raspberrypi.local」というホスト名で接続できます。

複数台ある場合はIPアドレスを調べて「pi@IPアドレス」で接続してください。

$ ssh pi@raspberrypi.local

初期パスワードは「raspberry」になってます。あとで変更しましょう。

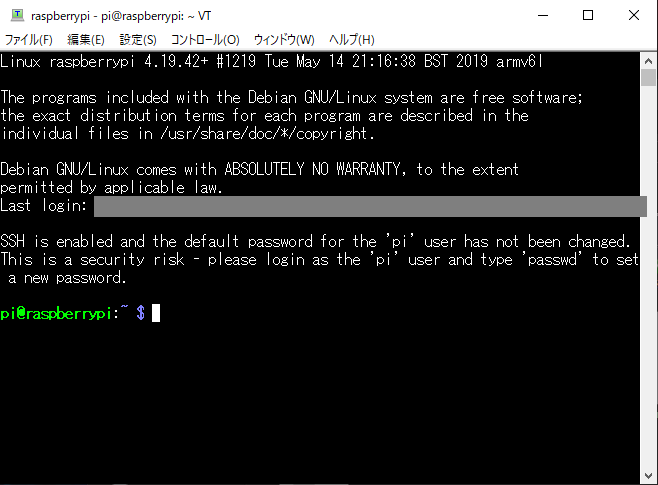

Teratermで接続した様子↓

接続できました！



次にアップデートします。

$ sudo apt update && sudo apt upgrade



これでセットアップは完了です！



一応、今計画してるのはUSBカメラを接続して録画したり、7セグメントLEDを操作してみたりしようかと思ってます。
